Información técnica
Especificaciones eléctricas
Amperaje: 100 A
Interrupción de corriente: certificado para interrupción de corriente a voltaje y corriente nominales completos
Voltaje dieléctrico: 3000 V durante 1 min.
Resistencia: 250 ciclos con carga nominal V e I, 250 ciclos sin carga (100 A)
Potencia nominal: 10 HP
Voltaje máx.: 600 V
Prueba de sobrecarga UL20: 50 ciclos
Fase: Trifásica
Polo : 3
Condensador de corriente continua (SCCR): 200 kA
Aumento de temperatura: Aumento máximo de 30 °C a plena corriente nominal (después de la sobrecarga)
Voltaje: 250 V CA
Cable: 4
Especificaciones del material
Tornillos de montaje: acero inoxidable 303
Portador de contacto: nailon reforzado con fibra de vidrio
Ojal/Junta: Buna-N
Carcasa: nailon modificado para resistir impactos
Anillo de bloqueo: nailon modificado contra impactos
Tornillos de terminal: acero inoxidable 303
Especificaciones mecánicas
Par de torsión del tornillo de la abrazadera del cable: 15 in-lb
Rango de conductores: AWG n.° 6 a AWG n.° 1
Prueba de aplastamiento: 250 libras durante 1 minuto después de -25 °C durante 6 horas
Tipo de cabeza del hardware: Tornillos de cabeza hexagonal para terminales, tornillos combinados para todos los demás
Impacto: Caída desde 30″ 8 veces después del acondicionamiento a -25 °C, durante 6 horas. Caída desde 72″ después del acondicionamiento a -35 °C, durante 6 horas.
Par de torsión del terminal de tornillo: 50 in-lb
Características del producto
Posición del reloj: 9 en punto
Color: Azul
Configuración: Norteamérica

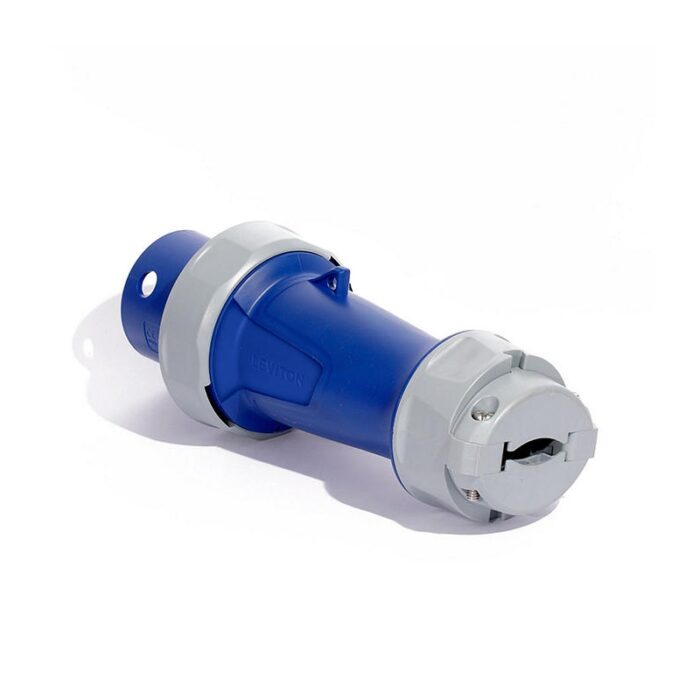

Tipo de dispositivo: Enchufe
Disposición de bloqueo/etiquetado: Orificio de bloqueo en la carcasa
Marcas del producto: Marca, UL, CE y clasificaciones ambientales impresas. Número de artículo, capacidad de corriente, voltaje, fases, HP, NSF en la etiqueta.
Serie: Serie LEV
Especificaciones ambientales
Resistencia a la corrosión: probada con niebla salina
Inflamabilidad: Clasificación V-0 (portador de contacto), HB o mejor (carcasa) según UL94
Clasificación IP: IP66, IP67, IP68, IP69K
Tipo de caja NEMA: 3R, 4X, 6P y 12
NSF: 14159-1, Requisito de higiene para el diseño de equipos de procesamiento de carne y aves de corral
Temperatura de funcionamiento: -35 °C a +66 °C
Resistencia a los rayos UV: carcasas con clasificación F1 estabilizadas contra los rayos UV
